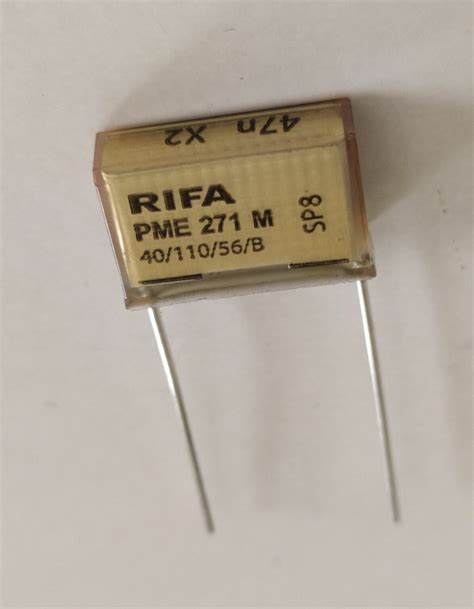

Condensateur RIFA PME 271 M X2 : Guide complet et fiche technique

Le condensateur RIFA PME 271 M X2 est un composant électronique largement utilisé, notamment dans les applications d'antiparasitage et de filtrage secteur. Cet article vous fournira une fiche technique détaillée de ce condensateur, ainsi que des informations utiles pour son remplacement et son utilisation en toute sécurité.

Caractéristiques techniques du condensateur RIFA PME 271 M X2

Le RIFA PME 271 M X2 est un condensateur à film papier métallisé de classe X2, conçu pour une utilisation directe sur le secteur 230VAC (IEC 60384-14). Voici ses principales caractéristiques :

Fabricant : Kemet® USA (anciennement Rifa)
Type : Condensateur à film papier métallisé (MP)
Classe : X2
Tension maximale : 275 VAC 50/60 Hz
Plage de température de fonctionnement : de -40°C à +110°C
Homologations : ENEC, UL, cUL
Conforme RoHS et terminaisons sans plomb

Ce condensateur est non polarisé, ce qui signifie qu'il n'a pas de borne positive ou négative, et il est auto-cicatrisant, ce qui réduit le risque de destruction du composant en cas de surtension.

Tableau des caractéristiques typiques

Caractéristique	Valeur
Capacité nominale	0.15 µF (150nF)
Tolérance	± 20%
Pas	20,3mm
Dimensions du boîtier	24 x 15 x 9mm (L x l x p)

Applications courantes

La majeure partie du temps, ces condensateurs sont utilisés dans l'alimentation secteur pour filtrer les éventuels parasites. On l'utilise chaque fois que des "parasites" sont susceptibles de "sortir" d'un appareillage. Donc on les retrouves partout: lave linge, lave vaiselle, TV, chaines Hi Fi, ordinateurs, moteurs.

Le deuxième cas, c'est quand il est branché en série sur un des fils secteurs là il faut obligatoirement le remplacer.

Trop de parasite dans le réseau ca fait quoi ? Un moteur de machine à laver s'en fout complétement. Un matériel "sensible": perte de données, peut meme empécher le fonctionnement (si le processeur se mélange les pinceaux). Etc...

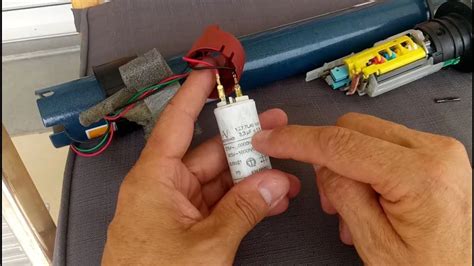

Remplacement du condensateur RIFA PME 271 M X2

Si votre condensateur RIFA PME 271 M X2 est défectueux (par exemple, s'il a fumé ou est endommagé), il est important de le remplacer pour assurer le bon fonctionnement de votre appareil.

Où acheter un condensateur de remplacement ?

Malheureusement, on est presque systématiquement obligé d'acheter les composants sur internet. Pour plus de sécurité, on peut se limiter à acheter chez des vendeurs utilisés par les pros et renommés comme RS, Farnel, etc..

Les sites de ventes (ebay et aliexpress en particulier) ont des systèmes de protection contre les vendeurs indélicats, et le paiement par paypal apporte encore une garantie supplémentaire. Un vendeur qui a vendu plus de 6000 articles avec une évaluation de 99,8 % ne présente pas de gros risque.

Choisir le bon condensateur de remplacement

Il est crucial de choisir un condensateur de remplacement avec des caractéristiques similaires ou supérieures à l'original. Assurez-vous de vérifier les points suivants :

Capacité : La capacité (par exemple, 0.15µF) doit être identique.
Tension : La tension (par exemple, 275V) doit être égale ou supérieure à celle du condensateur original.
Type : Préférez un condensateur de classe X2 pour une utilisation sur le secteur.
Pas : Le pas (distance entre les broches) doit correspondre à celui de l'ancien condensateur pour faciliter l'installation.

Par exemple, si vous devez remplacer un condensateur RIFA PME 271M610 0.1uF 250Vac 40/085/56, un MKP 0.1uF 400Vac X2 25/070/21 fera l'affaire. Oui bien sûr c 'est la même capacité 0,1µf et il peut résister à 400V ac au lieu de 250 v ac , il est donc meilleur.

Décharger les condensateurs en toute sécurité avant de faire une recherche de panne

Installation du nouveau condensateur

L'installation d'un condensateur de remplacement nécessite quelques précautions :

Débranchez l'appareil : Avant toute manipulation, assurez-vous que l'appareil est hors tension et débranché du secteur.
Repérez le sens : Si le condensateur a une polarité (ce qui est rare pour les condensateurs X2), repérez le sens avant de retirer l'ancien.
Dessoudez l'ancien condensateur : Utilisez un fer à souder pour dessouder les broches de l'ancien condensateur.
Préparez le nouveau condensateur : Formez les broches du nouveau condensateur si nécessaire pour qu'elles correspondent aux trous sur le circuit imprimé.
Soudez le nouveau condensateur : Insérez les broches du nouveau condensateur dans les trous et soudez-les avec un fer à souder.
Vérifiez : Assurez-vous que les soudures sont propres et solides avant de rebrancher l'appareil.
